產(chǎn)品祥情
高強韌專用型壓鑄模具鋼TYG23R
主要化學成分（典型分析結(jié)果）
C P S Cr MO V 其它
0.37 ≤0.015 ≤0.001 5.0 2.30 0.50 添加
相近對應(yīng)國際牌號
譽特 瑞典一勝百 日本日立 日本大同
RIGHT ASSAB HITACHI DAID0
YTG23R 8418/DIEVAR DAC55 DH31-S
生產(chǎn)工藝
?經(jīng)過：EF（電爐博煉）+LF（爐外精煉）+VD（真空精煉）+ESR （惰氣保護電渣重熔）
冶煉保證了YTG23R具有氣體含量低、純凈度高的品質(zhì)。
?采取鍛比≥8的大鍛比多向鍛造（成N8的大鍛比開坯+機軋）加工
使YTG23R具有各 向性能差異更小、致密度更高的特點。
?經(jīng)均質(zhì)化處理（48小時）及超細化+球化退火等熱處理工藝使
YTG23R具有帶狀偏小、晶粒度小、組織非常均勻等優(yōu)點。
鋼材特性
?具有優(yōu)良的機加工性能及拋光性。
?具有極佳的熱強度：其高溫韌性、抗熱疲勞性、抗回火性、抗沖恤
性能及耐磨性均優(yōu)于8407、1.2344等鋼種。
?熱處理變形小、淬透性好。
用途：

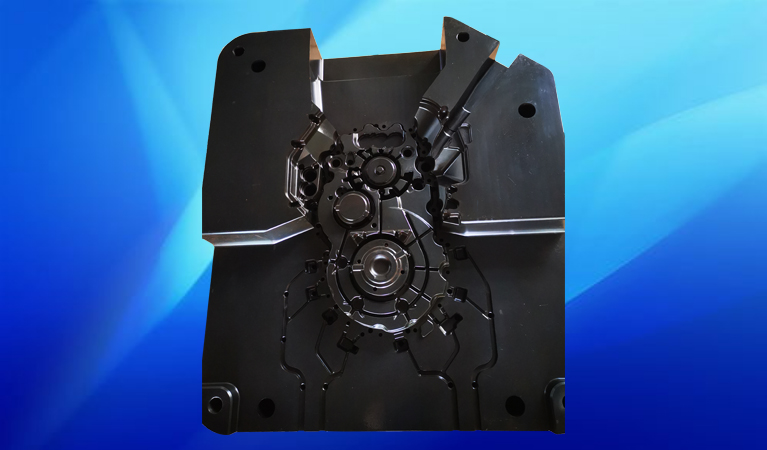

?精密鋅合金壓鑄模、大批量鋁合金及鎂合金壓鑄尤其是用于高精密壓鑄模具和大型壓鑄模具制造。
?純鋁、鋼、液態(tài)金屬等高溫壓鑄模具。
?精密紅鍛模、長壽命MF壓模具及芯棒制造。
?熱固型塑膠模、車燈模具、玻璃模具。
?YTG23R以上用途其服役壽命均優(yōu)于8407、1.2344等鋼種。
物理特性
熱膨脹系數(shù) | 20-100% | 20-200% | 20-400% | 20-600% |
12 | 12.5 | 12.7 | 13.2 | |
導(dǎo)熱率 | 20℃ | 250℃ | 350℃ | 700℃ |
30.0 | 30.5 | 31.2 | 33 |
熱處理：
軟性退火 | 淬硬 | 回火 |
800-850℃ | 1020-1060℃ | 550-700℃ |
檢驗標準
?超聲波探傷：
按符合SEP1921：E/e級或按GB/T4162：AA探傷合格 |
最大缺陷當量≤Φ1mm |
或按客戶要求 |
?純凈度：
按ASTME45方法或按GB/10561-2005檢測：
A（硫化物） | B（鋁酸鹽） | C（硅酸鹽） | D（氧化特） | ||||
T細系 | H細系 | T細系 | H細系 | T細系 | H細系 | T細系 | H細系 |
≤0.5 | ≤0.5 | ≤1 | ≤0.5 | ≤0.5 | ≤0.5 | ≤1 | ≤0.5 |
?晶粒度：
按照ASTI1標準測定達到7級及更細的晶粒度（≥7級）o
?金相組織：
達到北美壓鑄協(xié)會NADCA#207標準內(nèi)控級別。
?沖擊值:
按照北美壓鑄協(xié)會NADCA#207標準規(guī)定的方法熱處理后檢測沖擊值。
（試樣硬度45±1HRC,無缺口試樣尺寸：7*10*55）
心部無缺口平均沖擊值 | 單個心部最小允許沖擊值 |
≥380 | ≥350 |
供貨狀態(tài)：
超細化球化退火狀態(tài)，硬度≤220HB。

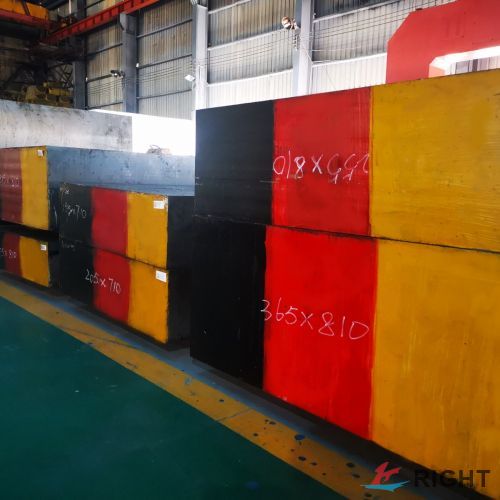

供貨尺寸：
圓鋼直徑至Φ2-Φ7OOmm
扁鋼厚度6-600mm或按客戶要求定制
